SIGNAL CONDITIONERS 絶縁信号変換器 MS3700 シリーズ【77】
薄型プラグイン 絶縁1出力／2出力信号変換器
高い精度と耐久性を薄型プラグイン形状に凝縮――業界最長７年保証を実現しました。
幅29ｍｍのワイドレンジAC電源対応 薄型プラグイン絶縁１出力／２出力信号変換器の逸品「MS3700シリーズ」
- メンテナンス性に優れた薄型プラグイン形状
- シリーズ中最多の機種がラインナップされたスタンダードシリーズ
- 絶縁1出力（3ポート絶縁） / 絶縁2出力（4ポート絶縁）※1
- 各種特性変換器・警報設定器・演算器・PC設定型もご用意 ※2
- DIN取付 / 壁取付
- 全46機種
- 1点単位から多点数まで幅広い用途に
※1 入出間非絶縁タイプの機種（2ポート絶縁）もございますので、別途個別仕様書にてご確認下さい。
※2 PC設定型は型式：MS3768・MS377□の機種のみ。
※3 年保証につきましては、出荷日から起算して年となります。
※4 対応型式につきましては限定がございますので、別途対応型式一覧表にてご確認下さい。
| 保証期間 ※3 | 7年 |
|---|---|
| 基本納期 ※4 | 4日受注対応品即急対応 |
| 電源 | 定格 AC100～240V DC24V |
| 接続方式 | M3.5ネジ |
薄型プラグイン絶縁信号変換器
29（W）×86（H）×125（D）mm（ソケット部含む）の薄型サイズで、高信頼性・高精度を実現した絶縁１出力／２出力信号変換器です。

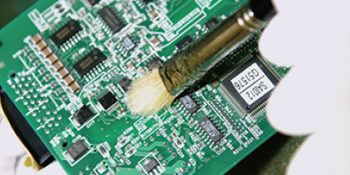

防湿コーティングを標準塗布
コーティングは、腐食性ガスや油煙の発生といっ た万一の事故に強いだけでなく、長期信頼性に寄与するさまざまなメリットをもたらします。部品やプリント基板を直接外気に触れさせないことにより、吸湿による腐食、破損、マイグレーション等を防止します。（HumiSeal 1A27NSLUを塗布）

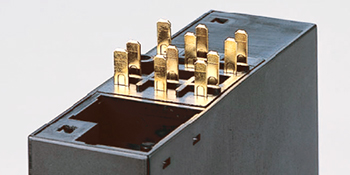

接点部に金メッキ
高い信頼性と耐久性を実現するために、本体とソケットの接点部に0.2μmの金メッキを施しました。これにより、着脱による接点の磨耗を防止するだけでなく、劣悪な環境下でも接点部分の劣化を防止し、長期間にわたる高い信頼性を確保します。

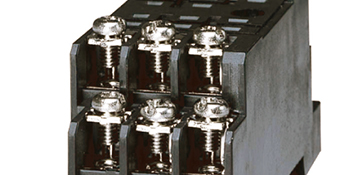

脱落防止端子ネジの採用
配線作業中にネジを落としてしまうことを気にせず作業ができます。しかも、同クラス他社製品より１サイズ上のM3.5ネジを採用。現場での配線作業が驚くほど容易になります。

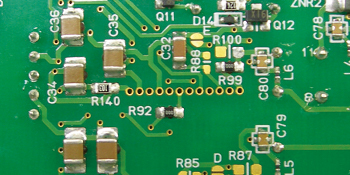

セラミックコンデンサの採用
セラミックコンデンサを採用した低消費電流設計により、発熱が極めて少ない為長寿命です。（アルミ電解コンデンサにみられる経年劣化の影響がありません。）※5。

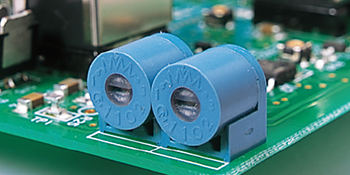

多回転トリマーの採用
ゼロ調整・スパン調整に 多回転トリマーを採用しました。当社従来製品に は3/4回転トリマーを使用しておりましたが、今 回多回転トリマーを採用する事により、きめ細かい調整が容易になり耐振性も向上しました。 また、静電気防止対策も施しました。

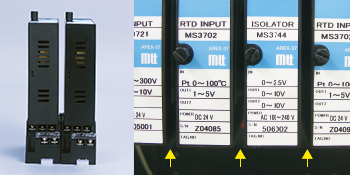

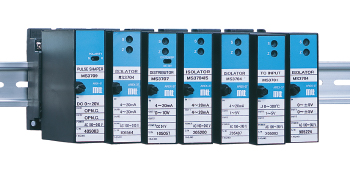

密着取付が可能
MS3700シリーズは、本体よりもソケット端子台の幅を４mm（片側２mm）大きく設計しました。ソケット端子台同士を密着して取り付けても変換器同士は自然に隙間が確保され、変換器周辺での温度上昇を防ぎます。

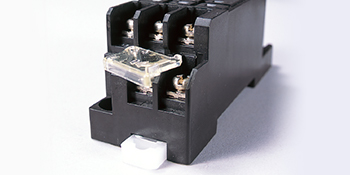

ソケットの電源端子カバーを標準装備
安全性を考慮してソケットに電源端子カバーを標準装備しました。

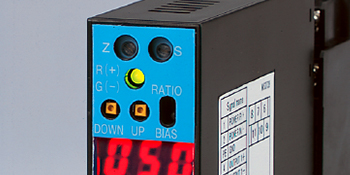

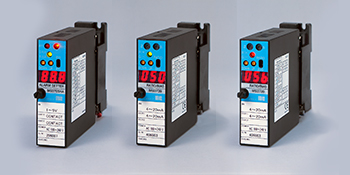

設定値表示LED付
比率変換器、警報設定器、マニュアルセッタなどに設定値表示LEDを付けました。※6
設定値を前面のスイッチにより設定可能
特性変換器・演算器・警報設定器の係数・警報値などの設定変更型の変換器は前面のスイッチの操作のみで変更可能です。プロコンなどの煩わしい操作はなく効率よく設定ができます。

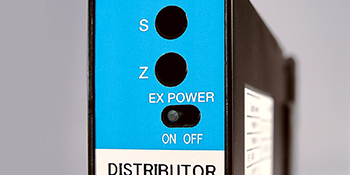

ディストリビュータには伝送器用電源のON-OFFスイッチを装備
MS3707（絶縁付）のディストリビュータには変換器前面に伝送器用電源のON/OFF切替スイッチがあり、スイッチをOFFにする事により調整立ち上げ時にはアイソレータと しても使用可能です。設計時にディストリビュータ、アイソレータの仕様未定段階でもひとまずこの機種を選定しておけば両方に対応が可能です。
（ディストリビュータとアイソレータでは端子配線は違いますのでご注意下さい）
（非絶縁型のMS3737にも伝送器用電源のON-OFFスイッチを装備）
※5 DC電源時：アルミ電解コンデンサレス・タンタルコンデンサレス、AC電源時：電源部分にアルミ電解コンデンサも一部使用。
※6 特性変換器、演算器等設定変更可能な機種のみ。
機器仕様
| 配線方法 | M3.5 ネジ端子接続（脱落防止端子ネジ、電源端子カバー付） | |
|---|---|---|
| 材質 | 本体ハウジング、ソケット端子台 | ABS樹脂:UL-94V-0 |
| 端子ネジ | 鉄／ニッケルメッキ | |
| プラグ、ソケット端子表面処理 | 0.2μm 金メッキ | |
| 基板 | ガラスエポキシ（FR-4:UL-94V-0） | |
| 防湿処理 | ヒューミシールコーティング：HumiSeal 1A27NS（ポリウレタン樹脂） | |
| アイソレーション | 3ポート（1出力型）、4ポート（2出力型） 入力ー第1出力（ー第2出力）ー電源各間※ | |
| 絶縁抵抗 | 100Ω以上（@DC500V） 入力ー第1出力（ー第2出力）ー電源ー大地各間※ | |
| 耐電圧 | AC 2000V 1分間 入力ー第1出力（ー第2出力）ー電源ー大地各間※ | |
電源仕様
| 供給電源 |
AC 85〜264V 定格 AC 100 〜 240V（47〜63Hz） DC 24V ± 10％ DC 85 〜 264V 定格 DC 100 〜 240V |
|---|---|
| 過電流保護 | 160mA ヒューズ |
設置仕様
| 使用温度範囲 | -5 〜 55℃ | |
|---|---|---|
| 使用湿度範囲 | 5 〜 90% RH（結露なきこと） | |
| 保存温度範囲 | -10 〜 60℃ | |
| 取付 | 壁／DINレール共用 | |
| 寸法 | W29×H86×D125mm（取付ネジ、ソケット端子台を含む） | |
| 質量 | 本体 | 120g以下 |
| ソケット端子台 | 80g 以下 | |
※非絶縁の製品もございますので、別途個別仕様書にてご確認ください。

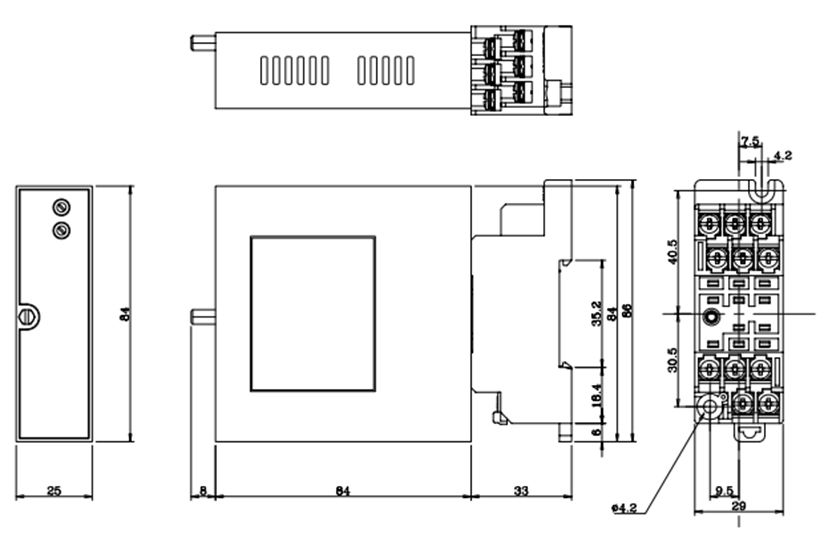

外形寸法図
